Características del grupo de aire

Hélice

Hélice de bajo consumo. 10 palas perfil SICKLE, paso variable y progresivo con 8 puntos de regulación. Diseño especial TEYME patentado.

Sub-canal nº4 turbo

El canal inferior - TURBO - recupera sin consumo extra un 16.50% del aire que en otros atomizadores se desaprovecha, incrementando el caudal, mejorando el efecto deriva por la velocidad de avance.

Multiplicador y embrague

Multiplicador 2v. + p.m. Relación especial TEYME. Capaz de transmitir gran potencia. Embrague centrífugo y progresivo con 3 zapatas de arranque suave especial ZAMAK.

Deflector

Deflector posterior estático de 11 álabes en acero, proporciona aire radial con turbulencias. Distribución 50% / 50%.

Tobera de 3 canales

Tobera aerodinámica Ø1015mm x 500mm. en acero inox. 3 Canales A, B y C. El sistema de canales incrementa la producción de aire en un 17% evitando que el aire rápido superior colisione con el lento de la zona central. Salida de aire regulable de 22m/s. a 44 m/s.

Regulación por correderas

Anchura de canales A, B, C regulable mediante correderas: min. 415mm. máx. 475mm. y velocidades de aire, desde 22m/sec. a 44m/sec. Para ajustar los tratamientos según necesidad de aplicación. Ventaja exclusiva de TEYME. Gracias a la anchura de los canales, permite velocidades de avances superiores en un 50% a atomizadores estándar.

Tabla de rendimientos

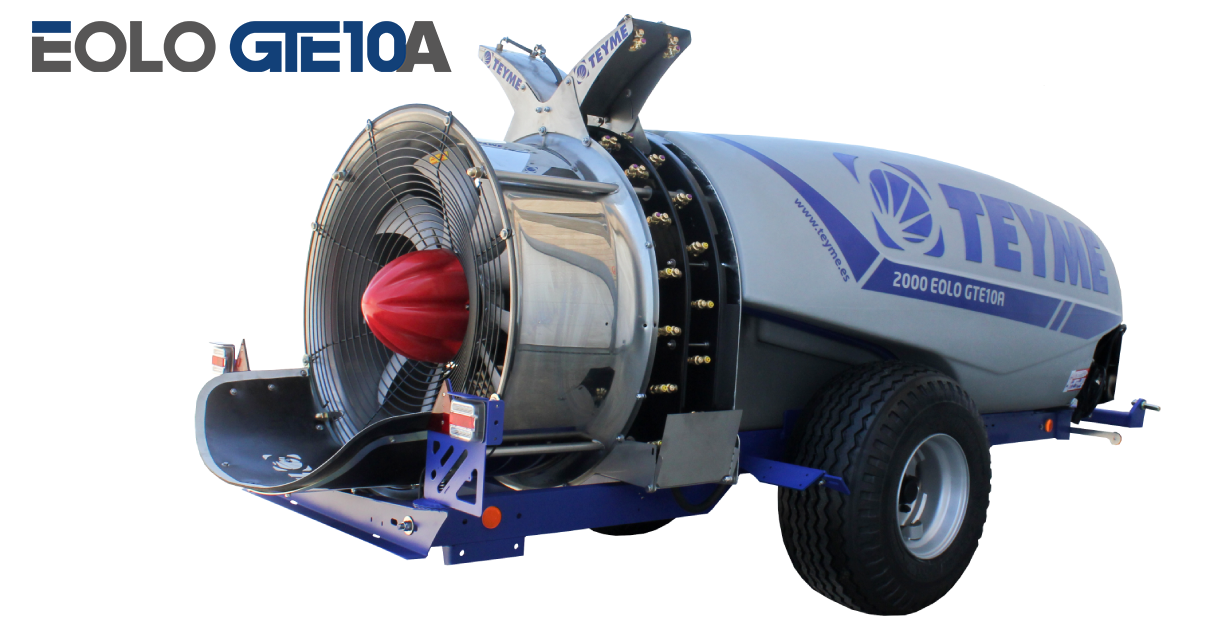

Grupo aire Eolo gte10a

Posición hélice			A / 30º				B / 35º				C / 40º				D / 45º
Velocidad multiplicador			I		II		I		II		I		II		I		II
r.p.m
400	m³/h		48.000		57.500		56.500		68.250		65.750		79.000		75.000		90.000
	m/s		18		22		21		26		25		30		28		34
	hp	kW	13	10	23	17	18	13	30	22	21	16	36	26	36	27	59	43
480	m³/h		55.500		66.500		65.500		79.000		76.000		91.500		86.500		103.500
	m/s		21		25		24		29		28		34		32		29
	hp	kW	21	16	36	27	29	22	49	36	35	25	58	43	60	44	86	63
540	m³/h		61.000		73.000		72.000		87.000		93.250		100.000		95.000		112.500
	m/s		23		27		27		32		31		37		35		42
	hp	kW	31	23	50	36	43	32	69	51	50	36	82	60	78	57	114	84

Equipamiento

Bastidor

Chasis reforzado, diseñado en chapa de acero y fabricado a láser, lo que nos permite la uniformidad de su producción y la perfección del resultado del equipo, dotándolo de máxima rigidez.

Mezclado

3 Niveles* que consiguen una mezcla constante y homogénea en alta, media y baja presión.Barrido total del fondo.
*Según capacidad del depósito

Jets

30Jets tipo ADOGC dobles antigota orientable y con cierre: con 2 boquillas cerámicas por jet distribuidos en los canales A y B.

Depósitos (Normativa CE)

Depósitos en polietileno de alta calidad y espesor uniforme.
Incorporan: Depósito principal con dos tapas, depósitos limpieza circuito (10%) y depósito de agua sanitaria 18l.
Capacidades: 2.000, 3.000 y 4.000l.
Diseño exclusivo TEYME según normas ISO 9367 y 13440.
Anti-remolinos. Vaciado total incluso en pendientes del 10%.
Ausencia de zonas muertas. Fácil limpieza.
2 indicadores de nivel transparentes: 1 frontal + 1 lateral.

Filtraje

3 Niveles de filtraje

1 Filtro tipo SACO en boca llenado depósito.
1 Filtro aspiración bomba.
1 Central Filtrante presión.

Ejes

Ejes fijos equipados con freno hidráulico: Pisa 1.200mm en 1.500l, 1.350mm en 2.000l, 1.400mm en 3.000l y 1.650mm en 4.000l.
